极度、高度危害介质管道视镜介绍

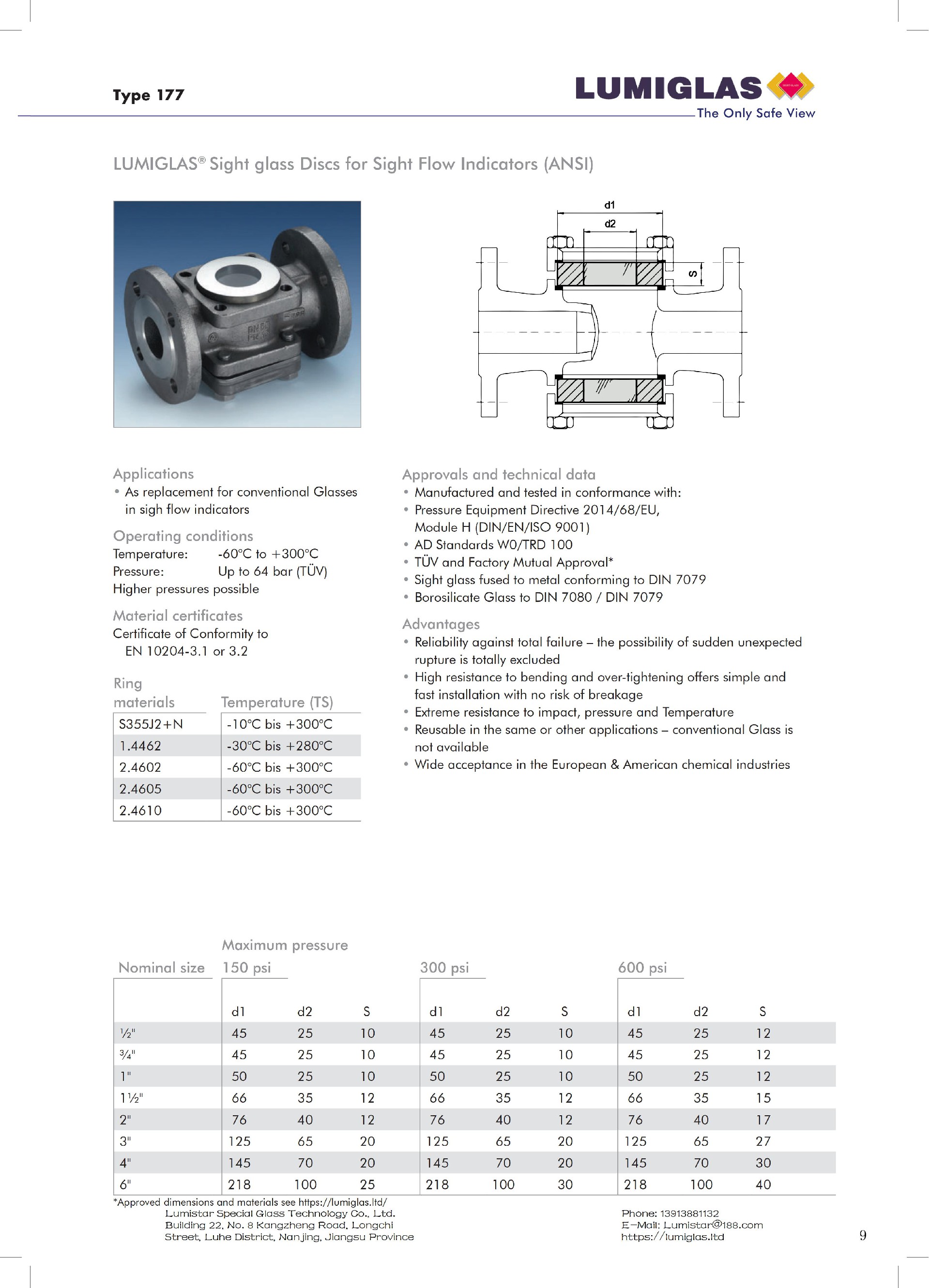

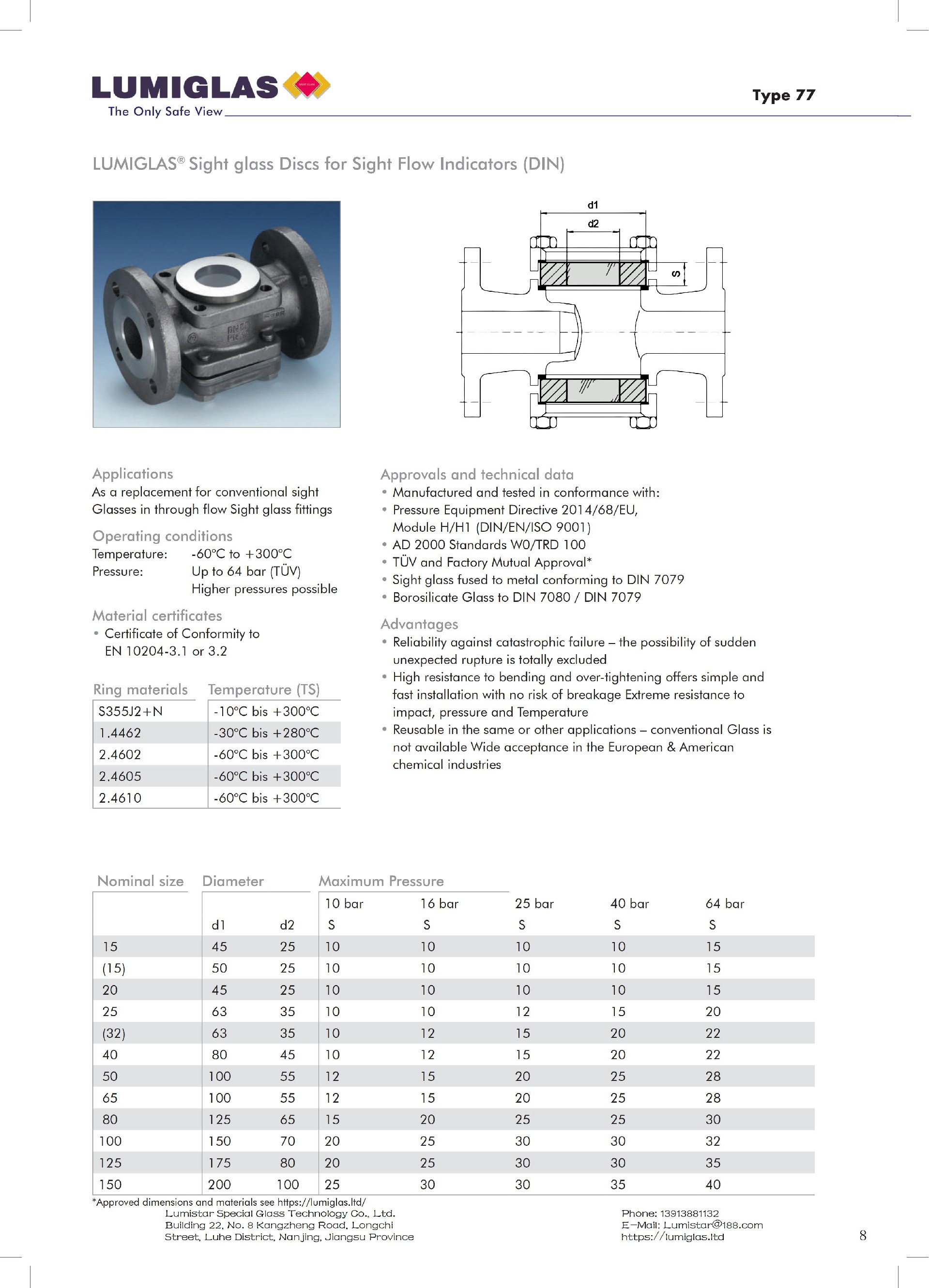

极度、高度危害介质管道视镜，用于毒性极度/高度危害介质压力管道，直观观察管路内介质流动、颜色、相态，属于压力管道关键安全附件；普通标准视镜玻璃不能直接用于该类高危工况，必须采用防爆型视镜组件，防范玻璃破裂造成剧毒介质泄漏中毒事故。 >介质毒性分级依据HG20660：极度危害（Ⅰ级）、高度危害（Ⅱ级），如光气、部分氰化物、高毒有机物料等。 一、执行标准 1. T/CASME 1571‑2024《极度、高度危害介质容器与管路用防爆视镜玻璃》：专门针对极度、高度危害介质视镜玻璃，适用压力≤32 MPa，温度≤350 ℃，规定玻璃材质、缺陷、耐压、热冲击、检验要求。 2. GB/T23259‑2009普通压力容器视镜玻璃明确不适用极度、高度危害介质，严禁直接选用。 3. TSG D0001压力管道规范、GB20801压力管道规范，对法兰、密封、安全防护、耐压试验提出强制要求。 二、结构组成 整体由视镜阀体、防爆视镜玻璃组件、密封垫片、紧固件、外部防护防护罩五部分组成： 1. 阀体：锻件优先，不使用铸件；材质316L、316、哈氏合金等耐蚀材质；法兰采用带颈对焊法兰，压力等级比管道系统高一级，禁止螺纹连接用于极度高度危害介质。 2. 防爆视镜玻璃：特种强化硼硅防爆玻璃，严格控制气泡、结石、裂纹缺陷，具备更高耐压、抗热冲击性能，区别于普通钢化硼硅玻璃。 3. 密封件：高可靠性垫片，柔性石墨+四氟复合垫片，禁止普通橡胶垫片；密封面加工精度等级提高。 4. 紧固件：全螺栓均匀压紧，螺栓材质与阀体匹配，避免应力不均造成玻璃崩裂。 5. 金属防护罩（强制配置）：带观察窗口的不锈钢护罩；玻璃爆裂时阻挡碎片，约束介质喷射，降低泄漏危害，不可省略。 三、核心选型要求 1. 口径宜小不宜大：极度、高度危害介质尽量选用小通径视镜，DN25~DN50优先，大口径会显著提升破裂泄漏风险。 2. 压力等级：设计压力≥管道最高工作压力1.5倍，留有充足安全裕度。 3. 温度：严格控制在防爆玻璃允许使用温度，同时考虑冷热冲击，禁止骤冷骤热。 4. 连接形式：管道侧优先对焊连接；法兰采用带颈对焊法兰；严禁螺纹连接、卡箍快装连接。 5. 禁止使用普通管式玻璃视镜（玻璃管直通视镜），玻璃管一旦断裂介质直接大量喷出，高危介质严禁采用。 6. 介质含颗粒、强腐蚀（氢氟酸、浓强碱），需要核对玻璃耐化学兼容性，必要时选用特种耐蚀玻璃或改用非玻璃式监测方案。 四、主要结构形式 1. 法兰板式防爆管道视镜（主流）：管道两侧法兰，镶嵌圆形防爆视镜玻璃，外部防护罩，是极度高度危害管路最常用结构。 2. 夹套型防爆视镜：介质易结晶凝固时，阀体带夹套通蒸汽/导热油伴热，防止介质结晶污染视镜玻璃。 3. 带冲洗口视镜：设置冲洗接口，可在线冲洗玻璃内侧，避免介质挂壁遮挡视线。 ⚠️不推荐：玻璃管直通视镜、卡箍快装视镜，不得用于极度、高度危害介质管道。 五、安全关键设计要点 1. 防护罩强制设置：防护罩不能完全封闭，保留观察窗口；玻璃破碎后限制碎片飞出，减缓介质喷射泄漏。 2. 应力控制：阀体采用锻件，避免铸造缺陷；螺栓力矩严格按说明书均匀上紧，力矩过大压碎玻璃，过小密封失效泄漏。 3. 避免振动：视镜安装位置远离泵、压缩机等强振源，管路增设减振支架，长期振动会加速玻璃疲劳开裂。 4. 垫片寿命管控：垫片属于易损件，每次检修拆装必须更换垫片，不允许重复使用旧垫片。 5. 泄漏风险预案：视镜上下游建议设置切断阀，便于视镜故障时隔离泄压检修。 六、检验与制造 1. 防爆视镜玻璃必须按T/CASME1571‑2024做：耐压试验、热冲击试验、外观缺陷全检，附带产品质量证明文件。 2. 阀体锻件按Ⅲ级及以上锻件要求；对接焊缝100%无损检测。 3. 整机做气密性/水压试验；极度高度危害介质工况必须做氦检漏。 七、安装、使用与维护 1. 安装：玻璃严禁敲击磕碰；螺栓对角均匀分次紧固，严禁单边一次性拧紧；视镜避开高温烘烤、阳光直射。 2. 运行巡检：定期观察玻璃，出现裂纹、白斑、腐蚀发雾、垫片渗漏，必须停机泄压后更换，严禁带压处理。 3. 禁止带压拆装视镜；检修前管道必须泄压、置换、吹扫合格，做好有毒介质防护。 4. 定期寿命管理：防爆玻璃存在疲劳老化，达到设计使用年限强制更换，不允许超期服役。 八、应用场景 石油化工、农药、制药、光气化工艺等，输送极度危害、高度毒性介质的压力管道，用于观察介质流动、有无沉淀、两相状态。 九、重要风险提醒 1. 普通视镜、普通钢化硼硅玻璃不能直接用于极度高度危害介质，会存在玻璃爆裂剧毒介质外泄的重大安全隐患。 2. 防护罩不可拆除，防护罩仅防护碎片，不能完全阻止介质泄漏，只是降低事故后果。 3. 条件允许时，可增设非接触式在线监测仪表作为视镜冗余，降低对视镜的依赖。
